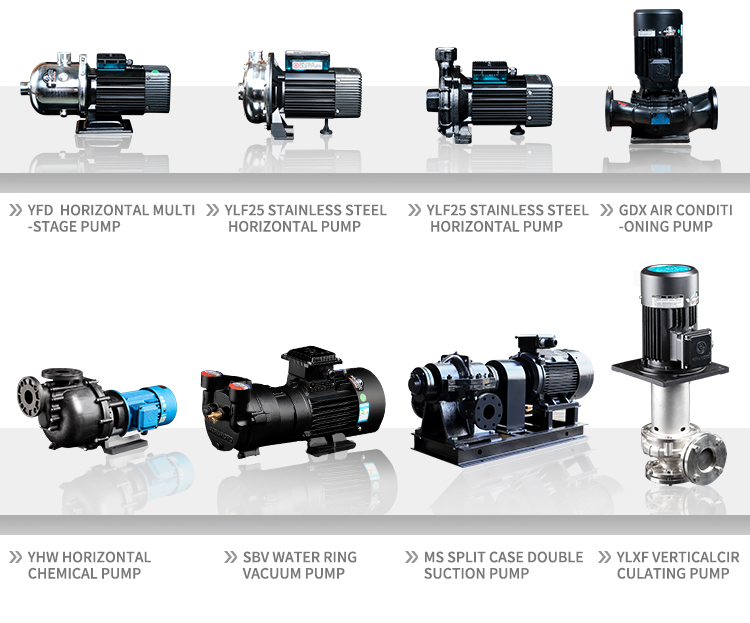

 GDX型超静音管道泵

产品慨述

   GDX型泵是管道式安装的立式单级单吸清水离心泵。广泛应用于农业给排水、自来水加压、高层建筑消防生活供水以及空调冷暖循环系统。

    本系列产品主要供吸送稀释的、清洁的、不腐蚀的清水及物理化学性质类似水不含固体颗粒或纤维的液体。

技术参数

       口   径：32～400（㎜）

       流量范围：3.5～1440（m3/h）

       扬程范围：4.6～71（m）

       配套功率：0.55～132（kW）

       转   速：1450/1480（r/min）

       介质温度：≦80（℃）

       环境温度：＜40℃

泵的安装及使用注意事项

管道泵安装要求：

1.安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下，安装高度≤10.3-(NPSH)r-0.5-hw, hw为有吸入管路水力损失；

2.管路重量不得由泵承受；

3.水泵应该安装在通风的地方，室外安装应加防护罩，避免太阳曝晒及雨淋；

安装：

1．安装前：应检查其在运输过程中有无变形或损坏，紧固件有无松动或脱落。

2．安装配置进出水口管：管路安装应尽可能减少管道流体阻力为原则。进水口管处应加过滤网，以防止硬质杂质或硬质固体颗粒进入泵腔内损伤轴封或水叶，导致水泵漏水或异常；进水口管处应加止回阀，以便于注水。

3．接线：必须按铭牌要求正确接线，接线时，接线端必须牢固，不允许有松动，否则，会造成接触不良而导致缺相烧机。其接线线路上必须要用过载保护装置，并根据电机铭牌上的电流要求调整保护装置的设定值的大小。

4．安装方法:立泵

1〉吸入水位高于泵上:可单泵和双泵串联或并联使用如图a图b;

2〉吸入水位低于泵下:如水池抽送水如图c。
